Stage BTS SIO 1 de Jessy MAHE

Semaine 1: du lundi 24 mai au vendredi 28 mai 2021


Lundi 24 mai 2021

Jour férié (Lundi de pentecôte)


Mardi 25 mai 2021

  • Configuration d'un poste de travail (ordinateur portable HP) pour stagiaire: changement de disque dur, en passant d'un HDD à un SSD et installation de Windows 10.
  • Visite à la Direction Générale des Finances Publiques de Saint-Pierre et Miquelon (DGFIP): installation et configuration rapide d'un routeur Cisco E1200
  • Configuration et modification de l'IP d'un commutateur/switch Hewlett Packard ARUBA 2930F 48G par connectique SFP+* via l'interface graphique pour la mairie de Saint-Pierre

Aperçu d'un câble Enhanced Small Form-Factor Pluggable (SFP+, le + signifiant “Enhanced” pour un débit de 10Gb/s). Le connecteur du câble SFP peut s'insérer en entier dans le port prévu à cet effet dans un switch compatible.

Switch Hewlett Packard ARUBA 2930F et son interface graphique:

  • Configuration d'un serveur Hewlett Packard Enterprise ProLiant ML350 Gen10 pour la Mairie de Saint-Pierre: modification du nom, configuration de deux machines virtuelles via le gestionnaire de machine Virtuelle de Microsoft Hyper-V*, configuration des réseaux NAT des VM, installation de Windows Server 2019 et des services Active Directory et DNS sur une des VM.

Configuration de ce serveur:

  • Système d'exploitation Windows Server 2019 64 Bits
  • 2x Intel Xeon Silver 8 cœurs et 16 processeurs logiques, cadencé à 2,10 GHz chaque
  • 256 Go de mémoire physique (RAM)
  • Système de stockage RAID 5, 6 disques durs d'origine Hewlett Packard Enterprises Serial Attached SCSI 2,5“ de 1,2 To chaque, faisant 10 000 tours/min

Vue d'ensemble du serveur et du switch:

L'intérieur du serveur:

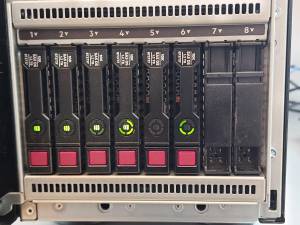

Les disques durs utilisés pour le serveur:

Nous pouvons voir, ci-dessus, que les disques durs sont situés à l'avant du serveur et non à l'intérieur afin de faciliter l'accès à ces disques durs et pouvoir les remplacer à chaud (aussi appelé “Hot Spare” pour les disques dur de remplacement à chaud, et “Hot Swap” pour le remplacement à chaud).

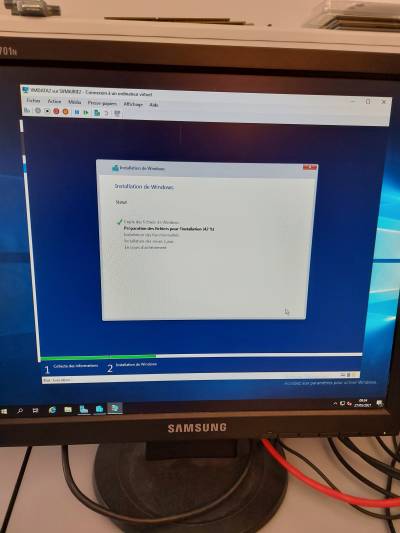

Installation de Windows Server 2019 sur une machine virtuelle via Hyper-V:


Mercredi 26 mai 2021

  • Visite à la DGFIP: installation de mises à jour de serveurs et changement de base de données pour certains postes informatique du services.
  • Poursuite du travail effectué sur le serveur HP Enterprise ProLiant ML350 Gen10: ajout d'utilisateurs test, configuration et test de l'accès à distance, modification des noms de toutes les interfaces Ethernet et SFP+, modification des noms des VMs via leur système d'exploitation, étiquetage des interfaces Ethernet et SFP+ sur le serveur.

Renommer et étiqueter les interfaces réseau est utile pour se repérer pour le branchement des câbles Ethernet et/ou SFP+ au moment du déploiement, étant donné que les interfaces réseaux sont dans le désordre, l'étiquetage est utile pour que le technicien chargé du déploiement du serveur se repère, ou si un autre technicien n'ayant pas participé au déploiement se repère pour toute maintenance sur le serveur.


Jeudi 27 mai 2021

  • Poursuite du travail effectué sur le serveur HP Enterprise ProLiant ML350 Gen10: désinstallation et réinstallation du service AD DS de la machine virtuelle chargé de l'Active Directory* afin de permettre de définir le niveau fonctionnel de la forêt* du serveur Windows Server 2019 compatible avec Windows Server 2012R2, installation d'une machine virtuelle de donnée pour la migration potentielle du serveur Windows Server 2012R2 vers une version plus récente de Windows Server dans le futur.
  • Vérification des serveurs du service Réseau de Sintec, des services publiques et d'autres entreprises ayant des serveurs administrés par Sintec via VM, suite à une panne de courant arrivé dans la nuit du mercredi 26 mai 2021 au jeudi 27 mai 2021, pouvant créer des problèmes de connexions aux profils utilisateurs ou au serveur de données.
  • Installation d'un disque dur SeaGate NAS IronWolf 3 To et configuration d'un NAS Synology DS220+ pour la surveillance par caméras IP: installation du système d'exploitation pour NAS de Synology, attribution du groupe de stockage du disque dur et création du volume en format BTRFS*, installation du service Synology Surveillance Station

Le NAS Synology DS220+ à gauche ainsi que l'accès au NAS de Synology à droite:

  • Configuration d'un Switch Hewlett Packard Enterprise Aruba 2930F 8G pour l'entreprise: configuration des ports

Vendredi 28 mai 2021

  • Poursuite du travail sur le switch Aruba 2930F: résolutions de problèmes de connectivité via l'interface graphique (par IP) et la console (par CLI), reconfiguration des ports, ajout de Trunks*, configuration de 5 VLAN, installation des supports de switch, installation du switch dans la baie de brassage de l'entreprise.

Le Switch Aruba 2930F 8G:


Quelques définitions


Forêt: Une forêt dans Windows Server est un regroupement de plusieurs domaines Active Directory et contient un seul schéma, ce qui signifie que les forêts communiquent entre elles. Le premier domaine installé dans une forêt est nommé “Racine de la forêt”. Si un serveur est plus ancien avec un OS plus ancien, pour qu'une forêt Active Directory fonctionnent, il faut que le service fonctionnel de tous les domaines et de tous les serveurs soient compatible avec le serveur ayant l'OS le plus vieux, comme Windows Server 2012R2 par exemple, un serveur Windows Server 2019 doit avoir un service fonctionnel compatible Windows Server 2012R2 pour que les AD puissent communiquer dans la même forêt.


BTRFS: Le B-Tree File System, aussi prononcé ButterFS, est un système de fichier créer dans les années 2010 pour les distributions Linux, notamment pour les serveurs d'Entreprise ou les NAS. Initialement développé par Oracle Corporation, puis d'autres entreprises tel que Fujitsu, Intel, Red Hat ou SUSE ont participé au développement de ce système de fichier. Le BTRFS est créer pour devenir le successeur de Ext4 et Ext3 avec des fonctionnalités utiles pour les serveurs ou les NAS, comme les snapshots, les clones, ou le redimentionnement à chaud.


SFP ou SFP+: Le Small Form-Factor Pluggable, ou Enhanced Small Form-Factor Pluggable (le + signifiant Enhanced), est un standard de module émetteur-récepteur compact ressemblant à son prédécesseur, le GBIC (GigaByte Interface Converter), le rendant obsolète malgré que le GBIC soit très répandu. Le SFP peut être inséré à chaud dans un Switch ou un serveur par exemple. Le SFP est notamment utilisé dans les réseaux de télécommunications et les réseaux informatiques.

Ces câbles, que ce soit un câble SFP+ ou GBIC, sont aussi appelé “DAC”, pour Direct Attach Copper.


Trunk: Un trunk (ou Trunking) en réseau informatique est un groupement de plusieurs ports Ethernet, pouvant être configuré afin accéder à un ou plusieurs VLAN. Un Trunk est surtout utile si plusieurs ports Ethernet, comme par exemple dans un switch 48 ports, le port 1, 2, 5, 8, 10, et 20 peuvent être ajouté dans un Trunk (il est même conseillé si les ports sont séparé l'un de l'autre) dans un VLAN, pour éviter d'avoir trop de désordres dans les VLANs


Hyper-V: aussi connu sous le nom de Windows Server Virtualization, est un gestionnaire de machines virtuelles développé par Microsoft pour le système d'exploitation Windows Server. Les machines virtuelles créées via Hyper-V peuvent être utilisé avec, naturellement, les systèmes d'exploitations Windows, les versions standard (à l'exception de Home Edition) tout comme les versions Server, et trois OS Linux: SUSE Linux Enterprise Server, Red Hat Enterprise Server et Ubuntu depuis la version 12.04.


AD DS: Active Directory Domain Services.
