Mission 3


Contexte : Deux Switch non utilisés étaient entreposés dans le local informatique, on m'a donc demandé de récolter des informations dessus dans le but de savoir si ils pourraient re-servir plus tard ou non.

  • Le premier est un baseline 3Com 2024 3C16471 24 ports. Il s'agit d'un Switch non manageable mais empilable conçu uniquement pour le montage en rack. Voici des détails le concernant. Je l'ai démonté pour voir à l'intérieur et je me suis aperçu que deux condensateurs étaient défectueux. Raphaël verra pour amener son poste à souder afin de remplacer ces condensateurs.
  • Le deuxième est un 3Com 3C16405 SUPERSTACK II PS HUB 40 12-PORT, il s'agit d'un Switch à la fois empilable et manageable mais il est assez ancien. Voici des détails le concernant. Il est composé de plusieurs ports d'affichage, il possède alors très probablement une interface graphique.

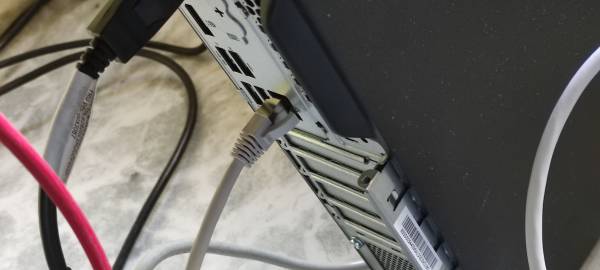

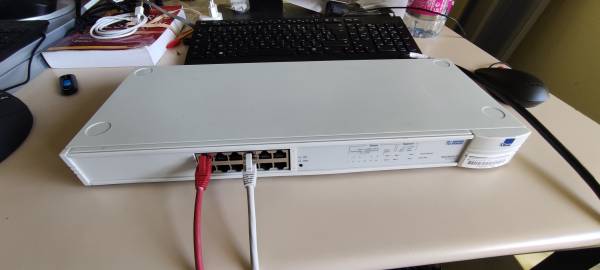

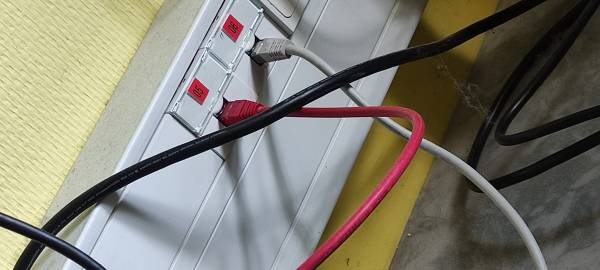

J'ai donc commencé par voir si le Switch fonctionnait avant d'aller sur son interface graphique, je l'ai donc branché avec le câble (rouge) qui était branché à mon PC. puis j'ai utilisé un autre câble RJ45 (gris) que j'ai utilisé pour relié le Switch à mon PC.

J'ai branché le câble relié à mon PC sur tous les ports pour voir si tout fonctionnait et, en effet, aucun problème n'est survenu j'ai bien eu de la connexion sur le PC via chacun des ports. Suite à cela j'ai voulu savoir si le Switch n'avait pas de déperdition de bande passante. J'ai donc fait un test de connexion sur trois sites différents pour ensuite faire une moyenne afin d'avoir une faible marge d'erreur.
Cela se présente de cette façon :
Avec le Switch Sans le Switch
Débit descendant (en Mb/s)4.7615.55
Débit montant (en Mb/s)0.760.77
Latence (en Ms)2524.66
  • Le débit descendant (appelé aussi download) est le flux de données internet reçu sur la ligne. C’est lui qui conditionne la rapidité à laquelle les paquets sont envoyés sur internet, regardez des films en streaming HD et téléchargez des fichiers lourds.
  • Le débit montant (appelé aussi upload) est le flux de données que envoyé depuis la ligne, sur internet. Il est utilisé par exemple, pour envoyer des e-mails, partager des photos sur les réseaux sociaux.
  • La latence est le délai de transmission dans les communications informatiques. Il désigne le temps nécessaire à un paquet de données pour passer de la source à la destination à travers un réseau. Dans l'idéal, la latence doit être aussi proche de 0 que possible. Car, plus elle sera élevée, plus elle affectera les performances du réseau. En général, la latence s'exprime en millisecondes et on l'appelle aussi Ping.

On remarque que la latence et le débit montant sont presque identique dans les deux cas mais que le débit descendant est nettement plus élevé quand la connexion ne se fait pas via le Switch. La déperdition de la connexion Internet est d'environ 30% et dans ce cas présent, un seul PC est connecté. En conclusion ce Switch fonctionne mais aura du du mal à distribuer du flux Ethernet si plusieurs PC sont connectés car pas assez de bande passante n'est reçue.
