Stage BTS SIO 1 de Jessy MAHE

Semaine 2: du lundi 31 mai au vendredi 4 juin 2021


Lundi 31 mai 2021

  • Configuration d'un serveur Hewlett Packard Enterprise ProLiant ML350 Gen10 pour le service d'aviation civile de Saint-Pierre: Modification du nom, installation et configuration de trois VM (serveur AD et DNS, Exchange* et Edge Transport*)
Précision sur la configuration des VM:

Comme pour la semaine dernière, ces VM sont utilisé pour le bon fonctionnement des services, des profils utilisateurs et des données stockés par les utilisateurs, en revanche, aucune précision n'a été donné en fonction de leur quantité de RAM, de la taille du disque dur virtuelle et du nombre de processeur alloué:

  • Serveur AD et DNS: 8 Go de RAM, 512 Go de données, 4 processeurs alloué ;
  • Serveur Exchange: 128 Go de RAM, 1 To de données, 8 processeurs alloué ;
  • Serveur Edge Transport: 64 Go de RAM, 512 Go de données, 6 processeurs alloué.

La configuration pour le serveur AD et DNS est à prendre avec des pincettes: étant un serveur de domaine, la configuration pourrait être modifié dans le futur.

  • Déplacement vers l'entreprise Autochrome: Dysfonctionnement logiciel de l'imprimante. Reconfiguration des drivers et des paramètres de l'imprimante.
  • Déplacement à la patinoire de Saint-Pierre: dépannage réseau dans la baie de brassage: Liaison entre le switch de la baie de brassage et d'un poste dans les bureaux.
  • Déplacement à la mairie de Saint-Pierre: installation du switch Hewlett Packard Enterprise Aruba 2930F 48G

Mardi 1er juin 2021

  • Déplacement à la patinoire de Saint-Pierre: déplacement d'un câble Ethernet sur un autre port, déplacement d'un switch D-Link DES105 pour l'ajout de plusieurs poste de travail dans un bureau.
  • Déplacement à la Collectivité Territoriale de Saint-Pierre-et-Miquelon: Installation des pares-feux Stormshield, arrangement des câbles dans la baie de brassage.

Un des pares-feux Stormshield. A noter que ces pares-feux ressemble fortement à des Switchs:

Les deux pares-feux installé, sobrement appelé “Firewall 1” et “Firewall 2”. Nous pouvons également voir les anciens pares-feux en dessous d'eux:

  • Déplacement à la Collectivité Territoriale des Jeunes de Saint-Pierre-et-Miquelon: Installation d'un TPE*, dépannage sur site d'un moniteur d'ordinateur, configuration d'une imprimante Brother HL-2250NL Network

Mercredi 2 juin 2021

  • Déplacement à la Chambre d'Agriculture, de Commerce, d'Industrie, de Métier et de l'Artisanat (CACIMA): Livraison et déploiement de matériel informatique (Ordinateur, imprimante), configuration du nouveau poste de travail et transfert des données de l'utilisateur sur ce même poste, configuration de l'imprimante (attribution d'un IP et d'un VLAN).
  • Configuration d'un serveur Hewlett Packard Enterprise ProLiant DL380 Gen10 comme serveur de donnée pour la Collectivité Territoriale de Saint-Pierre-et-Miquelon: configuration du système de disque en RAID 5 (quatre disques durs principaux, un disque dur en Hot Spare, ou disque de secours), tentative d'installation du système d'exploitation VMware.

Configuration de ce système:

  • 2x processeurs Intel Xeon Silver 4 coeurs 16 processeurs logique cadencé à 2,10 GHz de base, pouvant monter à 3,20 GHz en Turbo ;
  • 386 Go de RAM ;
  • Système d'exploitation VMware ESXi 5.0 (mise à jour vers la version 6.0 prévu) ;
  • 5x Disques durs SSD de serveur d'origine Hewlett Packard Enterprise Serial Attached SCSI de 1,6 To chaque.

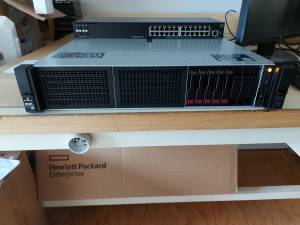

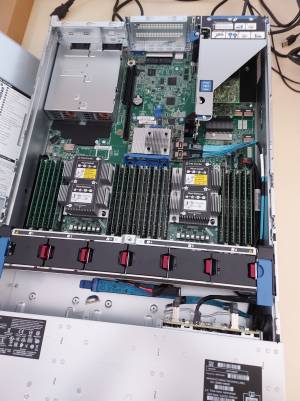

Le serveur HPE ProLiant DL380 Gen10, ce serveur est de type Rack*:

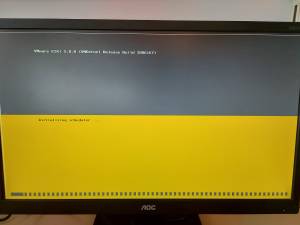

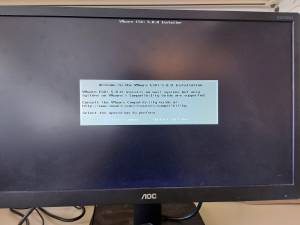

L'installation de ESXi VMWare:


Jeudi 3 juin 2021

  • Poursuite de la configuration du serveur HPE ProLiant DL380 Gen10
  • Déplacement à la CACIMA: dépannage logiciel sur un poste de travail: transfert des données Outlook sur le nouveau poste installé le mercredi 2 juin.
  • Déplacement à la patinoire et à la collectivité territoriale: dépannage sur le réseau (aucune connexion aux postes du bureau), vérification de la baie de brassage et de la fibre, déplacement à la Collectivité Territoriale pour vérification des VLAN et du bon fonctionnement du réseau de la patinoire. Problème trouvé: coupure de courant par l'entreprise faisant des travaux dans la patinoire.

Vendredi 4 juin 2021

  • Dépannage informatique sur un ordinateur type Notebook de la marque ASUS: problème de réinstallation de système d'exploitation Windows 10 S résultant à une défaillance des drivers du notebook, ce qui inclus la carte réseau et le Touch Pad, impossible de réinstaller les drivers sous Windows 10 S* à cause de sa sécurité (utilisation de Microsoft Edge et installation de logiciels sur Microsoft Store uniquement). Tentative de réinstallation des drivers effectué plusieurs fois depuis le gestionnaires de périphérique, sans succès. Réinstallation de Windows sur une version plus récente prévu afin de tenter une nouvelle fois la réinstallation des drivers.

Quelques définitions


Exchange: Développé par Microsoft, Exchange est un groupware, ou aussi appelé logiciel de groupe ou même Collecticiel, utilisé dans 52% des entreprises. Exchange est un produit de la gamme de serveur de Microsoft, conçu notamment pour la messagerie électronique, la gestion d'agenda, de contacts et de tâches. Exchange peut être accédé avec un client mobile, comme Exchange Active Server Sync, ou avec un client web.


Edge Transport: Aussi appelé tout simplement EDGE, c'est un serveur de transport faisant partie de la DMZ mais pas du domaine de serveur. Contenant un Antispam et un antivirus, Edge Transport est utilisé dans la sécurité du service de messagerie d'Exchange afin d'éviter une intrusion, par ver, cheval de troie ou virus voire même Ransomware, par email au sein d'une entreprise grâce à une pièce jointe. Nous pouvons noter certains cas comme Petya, un ransomware étant inséré dans une pièce jointe d'un email, ou encore le virus Melissa, qui saturait les systèmes de messagerie et volait tout les documents infectés d'une entreprise ou d'un particulier.


Serveur “Rack”: Ou serveur de baie en français, est un serveur que l'on peut ajouter dans une baie de brassage. Souvent utilisé dans les entreprises, on privilégiera les serveurs Rack que les serveurs type tour, pour leur coût, le gain d'espace, la mutualisation des équipements et de refroidissement entre les équipements.


TPE: Terminal de Paiement Electronique.


Windows 10 S: Version de Windows 10 conçu à la base pour sur les ordinateurs, tablette (modèle standard ou Surface Pro) et notebooks de Microsoft. Cette version a été étendu sur les ordinateurs d'autres marques tels qu'Asus, Acer ou Lenovo. Cette version de Windows ressemble à la version que tout le monde connaît, à la seule exception que, pour “des raisons de sécurité et de performance”, l'utilisation des applications externe à Windows est interdite, il faut utiliser Microsoft Edge pour la navigation sur le web et le Microsoft Store pour l'installation des applications. L'installation d'autres applications téléchargeable sur le web, comme LibreOffice ou PuTTY par exemple, n'est pas possible, sauf désactivation du mode S.

A noter qu'on ne peut plus retourner vers le Mode S à partir de la désactivation, à l'exception d'une réinstallation de Windows.
